Донный фильтр для колодца: технология обустройства и обзор фильтрационных материалов
Если вы планируете использовать колодезную воду в качестве питьевой, ей потребуется серьезная подготовка. Чтобы избавиться от частичек грунта и органики, попадающей в шахту во время набора в ведро, нужно устроить фильтр для колодца. Недорогая, конструктивно простая система очистит, а в ряде случаев даже обеззаразит воду. Безопасность в таких условиях крайне важна, вы согласны?
Всё о разновидностях колодезных фильтров и методах их сооружения вы найдете в предложенной нами статье. Мы скрупулезно рассмотрели все эффективные виды фильтрующих колодезных схем, варианты их устройства и описали допущенные к использованию в этом деле материалы.
С нашей помощью вы получите детальные ответы на вопросы, возникающие у владельцев участков с колодцем. Вашему вниманию представлены полезные советы по уходу за донными фильтрами. Фото и видео приложения помогут быстрее и проще воспринять информацию.
Функциональное назначение донного фильтра
Донный фильтр — послойная насыпь из различных природных материалов, которые не размываются колодезной водой. Вода, проходя через фильтр, очищается от мусора, вредных примесей и взвешенных частиц, присутствующих в колодце.
Устройство донного фильтра в обязательном порядке необходимо в следующих случаях, когда:
- требуется предохранение дна колодца от размыва;
- поступление воды осуществляется под большим напором;
- на дне колодца мелкий или пылеватый песок;
- колодец вскрывает плывун;
- необходима защита чувствительного к засорам насосного оборудования;
- уровень воды в колодце характеризуется большими перепадами, например, при работе насоса или осадках;
- качество воды неудовлетворительно: мутность, осадок, неприятный запах. Подробнее о причинах неудовлетворительного качества воды и способах их устранения можно прочесть в этом материале.
Установка донного фильтра не нужна в том случае, когда колодец вскрыл твердые трещиноватые глины или скальный пласт. Не пользуются донной защитой, если вода поступает из природных ключей. Если плотное дно колодца не засоряется примесями и взвешенными частицами, дополнительной фильтрации не нужно.
В остальных случаях, для получения воды высокого качества, установка донного фильтра для колодца — обязательное мероприятие.
В большинстве случаев колодцы нуждаются в устройстве донного фильтра для очищения поступающей воды и улучшения её вкусовых свойств
Материалы для обустройства колодезного дна
Донный фильтр состоит из фильтрующих сыпучих материалов, проходя через которые вода очищается физическим и химическим способом. Под физическим очищением подразумевается очистка от мусора и взвесей, а под химической — очищение от примесей и вредных соединений.
Сегодня в магазине можно купить уже готовые донные фильтры для колодцев на основе серебра, активированного угля и речной гальки. К сожалению, стоимость таких фильтров достаточно высокая, поэтому большинство владельцев колодцев предпочитают делать донные фильтры своими руками.
Галерея изображенийФото из Донный фильтр — многослойная система, в устройстве которой должны использоваться экологически безопасные компоненты Устройство донного фильтра предполагает послойную засыпку горных пород разных фракций с донным щитом или без него Для выполнения тонкой очистки в водозаборном сооружении желательно использовать промытый кварцевый песок, крупный или гравелистый Поверх песка засыпают гравий или щебень средней фракции. Аналогично используют мелкую и среднюю гальку Желательно в организации донного фильтра использовать материалы, прошедшие проверку на радиоактивность Хорошо окатанная крупная галька практически не удерживает загрязнений, зато служит отличным пригрузом для деревянного щита или послойной засыпки Если есть необходимость в очищении воды и подготовке ее к питьевому использованию, в качестве засыпки рекомендуют применить шунгит Для устройства донного фильтра путем послойной засыпки горных пород воду из шахты откачивают. Слои распределяют равномерно, стараясь выдержать по мощности и по всей площади Материалы для изготовления фильтраМелкая фракция донного фильтраКрупный и гравелистый кварцевый песокГравий для засыпки среднего слояЩебень натуральный делювиальныйКрупная речная галькаШунгит — естественный адсорбентУстройство донного фильтра в колодце
Материалы, используемые для обустройства донных фильтров должны отвечать следующим требованиям:
- достаточная плотность и вес, чтобы не всплывать в колодце;
- неподверженность гниению, устойчивость к образованию плесени;
- нейтральность, отсутствие химических реакций;
- высокий уровень фильтрации;
- экологическая безопасность.
В качестве материалов для фильтров, устанавливаемых на дне колодцев, используются:

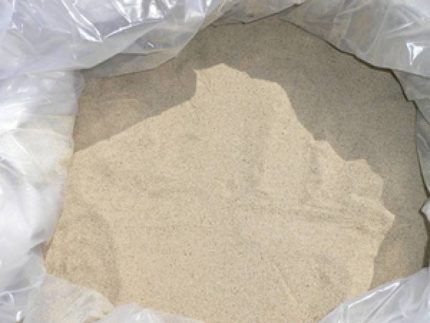

Дань традициям — кварцевый песок
Этот материал легко найти на берегах рек и природных озёр. Песчинки имеют диаметр до 1 мм, цвет — желтоватый, полупрозрачный. Перед укладкой в колодец кварцевый песок необходимо промыть несколько раз.
Сделать это можно следующим образом:
Промывка поможет устранить глинистые частицы и органические включения.
Кварцевый песок обладает отличными фильтрующими свойствами, не подвержен гниению, экологичен и доступен в любых регионах
Крупная и средняя речная галька
Распространённый сыпучий материал, также встречающийся на берегах рек. Камешки разного размера, округлой формы без острых краёв.
Перед использованием в качестве донного фильтра гальку следует промыть чистой водой. Некоторые советуют обработать гальку высокой температурой, поместив на несколько минут в печь.
Гравий природного происхождения
Рыхлая порода естественного происхождения, размеры частиц гравия — 2-20 мм.
Перед закладкой в колодец этот материал должен пройти тщательную многоэтапную промывку, т.к. из-за внушительного количества пустот между составляющими гравий способен накапливать глинистые и илистые частицы. Нельзя использовать шлаковый гравий из-за вероятно высокого количества вредных примесей.

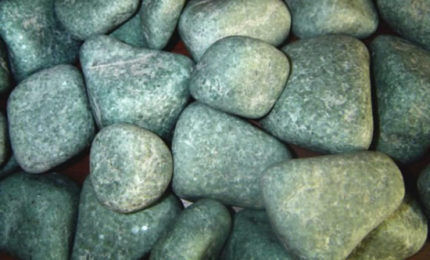

Жадеит — высший пилотаж
Жадеит или банный камень — минеральный полудрагоценный камень природного происхождения, в состав которого входит серебро и кремний.
Этот минерал имеет множество положительных свойств, которые позволяют эффективно использовать его для устройства донного фильтра:
- очищает воду от тяжёлых металлов;
- дезинфицирует;
- препятствует движению донных материалов (песка, супеси);
- не поглощает воду, а значит, прослужит долгое время.
К недостаткам этого материала можно отнести необходимость его покупки (жадеит добывают в карьерах, не факт, что месторождения расположены в вашем регионе). Стоимость минерала — от 60 руб./кг.
Жадеит не нуждается в тщательной промывке перед укладкой, а срок его службы составит не менее десяти лет
Шунгит — средство очистки воды
Материал, представляющий собой крупные частицы окаменевшей нефти.
Шунгит обладает способностью эффективно очищать колодезную воду от:
- нефтепродуктов;
- тяжёлых металлов;
- органических примесей;
- микроорганизмов;
- излишков железа (железный привкус воды);
- взвесей, замутнений.
Шунгит также обладает полезным свойством насыщать колодезную воду ценными для живых организмов микроэлементами.
Данный материал достаточно дорогой по стоимости, но его применение незаменимо для колодцев, расположенных вблизи промышленных предприятий и автомобильных дорог.
Цеолит — элитный материал
Цеолит — природный пористый материал вулканического происхождения. Является естественным сорбентом, поглощающим нитраты и соединения тяжёлых металлов.
Способствует снижению радиоактивного фона, разрушает фенолы и прочие вещества, вредные для человека, растений и животных. Эффективность этого материала в качестве донного фильтра обходится дорого — от 600 рублей за 10 кг.
Выбирая материалы для донного фильтра, обратите внимание на их экологическую безопасность, идеальный вариант — проверка материалов в специальной лаборатории
Геотекстиль — барьер от загрязнений
Иногда для устройства донного фильтра применяется полимерный материал — геотекстиль высокой плотности. Особенность этого фильтра заключается в том, что он отлично фильтрует физические взвеси, не улучшая при этом химические и бактериологические показатели воды.
Использование плотного геотекстиля в качестве основного материала для фильтра целесообразно в том случае, если в колодец поступает небольшое количество газа, например сероводорода.
Запрещенные к использованию материалы
Многие владельцы колодцев совершают серьёзную ошибку, используя для устройства донного фильтра следующие материалы:
- Вторичный строительный гравий. Материал, полученный путем дробления демонтированных железобетонных конструкций будет впитывать воду, не фильтруя ее.
- Керамзит. Обладает низкой плотностью и со временем всплывает в колодце. Выделяет вредные вещества.
- Гранитный щебень. В большинстве случаев этот материал имеет повышенный радиационный фон.
- Строительный известняковый щебень. Содержит большое количество извести, избыток которой снизит качество колодезной воды.
Промытый гравий, песок и щебень природного залегания подходят для устройства донных фильтров.
Устройство грунтового фильтра на дне колодца

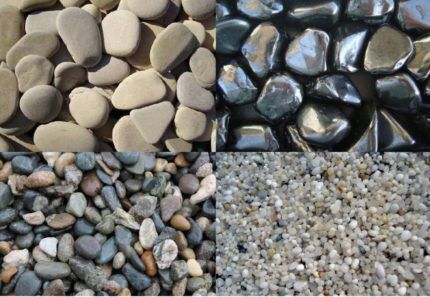

Эффективный донный фильтр невозможно создать, используя только один из вышеописанных материалов, наилучший вариант — устройство многослойного фильтра, с применением нескольких типов материалов различных по размеру.
При этом существует два типа укладки фильтра: прямой и обратный. Выбор того или иного типа зависит от грунта, выстилающего дно колодца и силы напора поступающей воды. В 9 из 10 случаев применяется более эффективный обратный фильтр.
Прямой вариант засыпки

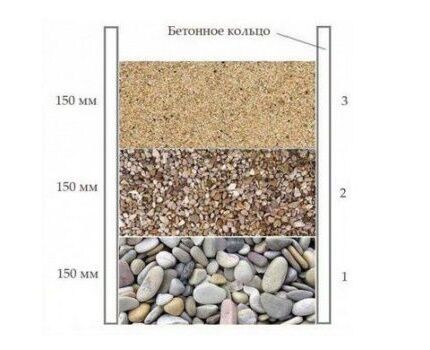

Трёхслойный прямой фильтр – тип, при котором на дне находится материал наиболее крупной фракции, затем располагается средний слой — размер фракции в 5-7 раз меньше, чем первый слой, а наверху третий слой — кварцевый песок или мелкая речная галька. Толщина каждого слоя должна составлять 15-20 см, а значит, весь фильтр займёт 50-60 см глубины колодца.
Для того чтобы более мелкая засыпка не просачивалась в нижние слои, их необходимо максимально уплотнять перед формированием следующего слоя
Порядок действий при установке прямого донного фильтра:
- подготовка дна колодца: удаление мусора, ила и прочих загрязнений;
- заполнение дна слоем 15-20 см крупной фракции: жадеит, цеолит, крупная речная или морская галька;
- засыпка материала средней фракции: речная или морская галька, средний гравий, мелкий цеолит, шунгит;
- формирование верхнего слоя мелкой фракции: кварцевый песок, мелкая галька.
Прямой фильтр применяется на плывучих грунтах (совместно со щитом), а также на песчаных и рыхлых грунтах при небольшом напоре поступающей воды. В данном случае основная функция прямого фильтра — провести поэтапную очистку воды.
Обратная схема укладки

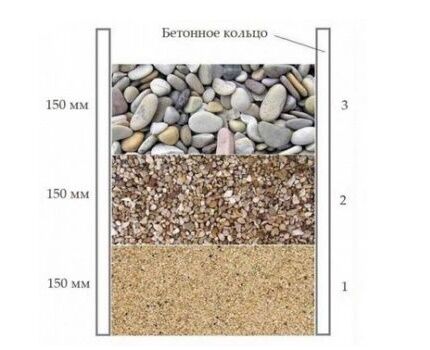

Обратный фильтр — тип колодезного фильтра, при котором укладка выполняется послойно от мелкофракционного материала к более крупным фильтрующим элементам. Основная функция обратного фильтра — не давать проникать в верхние слои мелкодисперсному мусору и песку. Обратный фильтр предохраняет дно колодца от размывания. Он применяется на песчаных и супесчаных грунтах при спокойном водном потоке.
Порядок действий при установке обратного донного фильтра:
Как и при устройстве прямого фильтра, толщина каждого слоя должна составлять 15-20 см. Все сыпучие материалы перед укладкой в колодец должны быть промыты проточной водой для удаления глинистых частиц и органических загрязнений.
Обратный фильтр более прост в устройстве, он не требует уплотнения, более тяжёлые породы, располагающиеся сверху, самостоятельно уплотнят более мелкие нижние материалы
Разновидности колодезных щитов

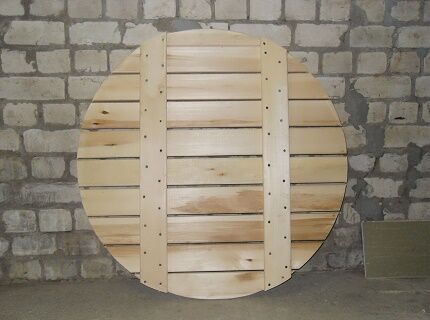

Донный щит — деревянный щит из досок в форме круга, используемый в случае, когда приток воды в колодец происходит с большим напором, а также при наличии плывунов. Основная функция донного щита — защита дна и фильтра от размывания. Для установки в колодец используют два вида щитов: деревянный и металлический (сетчатый).
Щит из древесины для укладки на дно
В сравнении с металлическими, деревянные щиты обладают следующими преимуществами:
Деревянный донный щит можно сделать самостоятельно, используя один из материалов:
- дуб — долговечная прочная порода, которая может придавать специфический горьковатый вкус воде;
- лиственница — прочный материал, не влияющий на качество и вкус колодезной воды. Срок службы значительно меньше, чем у дуба;
- осина — древесина высокой прочности, обладает обеззараживающими свойствами, не гниёт, имеет длительный срок службы.
Для изготовления щита необходимо взять несколько деревянных досок и плотно скрепить их гвоздями из нержавеющей стали. Лучше соединять деревянными шпунтами, под которые в смежных досках бурят заранее встречные отверстия. Диаметр щита должен быть чуть меньше диаметра колодца, для этого очерчивается круг, и лишние доски обрезаются лобзиком.
Галерея изображенийФото из Из обрезков шпунтованной доски длиной не менее диаметра будущего фильтра собираем щит и вычерчиваем на нем окружность Раскрой желательно проводить с помощником, фиксирующим доски. При отсутствии помощи доски надо сшить вспомогательной рейкой Резать надо точно по линии, старясь избегать формирования углов. Для распила лучше запастись электролобзиком С тыльной стороны выпиленного щита связываем детали двумя поперечно установленными досками Для укладки деревянного щита на дно колодца воду из выработки откачиваем Развернув щит ребром, аккуратно транспортируем его к месту установки Для того чтобы деревянный щит не всплывал в колодце, его следует придавить увесистым грузом Поданную в ведре на веревке крупную гальку равномерно укладываем на деревянный щит Шаг 1: Раскрой щитового донного фильтраШаг 2: Резка собранного из доски щитаШаг 3: Изготовление щита для дна колодцаШаг 4: Сборка деревянного щита для дна колодцаШаг 5: Установка щита на колодезное дноШаг 6: Транспортировка к месту установкиШаг 7: Галька для фиксации положения щитаШаг 8: Пригруженный донный фильтр
На всей поверхности щита делаются отверстия размером 5-10 мм, через которые будет поступать вода.
Для обеспечения лучшей циркуляции воды щит должен иметь деревянные «ножки», их роль исполняют два бруска толщиной 5-7 см, на которые сверху наколачиваются доски.
Независимо от используемой древесины, с течением времени она начнёт разлагаться, ухудшая вкус воды, поэтому щит необходимо периодически менять
На щит укладываются элементы обратного донного фильтра: сначала — крупнофракционные материалы, не дающие щиту подниматься под воздействием водных потоков. При наличии сильных плывунов щит будет постепенно засасываться в грунт, поэтому его установку необходимо будет проводить каждые 3-7 лет.
Галерея изображенийФото из Для того чтобы зафиксировать положение донного щита подойдут прибитые к тыльной стороне обрезки доски Столб воды прижмет щит ко дну, а фиксирующие элементы плотно погрузятся в грунт Если не планируется установка фиксирующих в грунте деталей, обратную сторону можно обернуть геотекстилем Закрепить положение подобного щита помогут монтажные клинья, забитые по окружности вокруг стенок колодца Щит с фиксирующими элементамиВнешняя сторона дощатого фильтраКолодезный фильтр с геотекстилемФиксация фильтра монтажными клиньями
Металлическое донное приспособление
Донный щит для колодца может быть изготовлен своими руками из металлической сетки с мелкоячеистой структурой.
Преимущества такого щита:
- высокая прочность и долговечность;
- не влияет на вкус воды с течением времени;
- надежно фильтрует песок и мусор различного размера и происхождения.
Для изготовления щита из металла применяется нержавеющая сетка с размером ячеек не более 2 на 2 мм. Сетку располагают между двумя одинаковыми кругами из металла. Круги вырезаются из листового железа и соответствуют диаметру колодца. Щит устанавливается на слой засыпки из крупных камней толщиной 10 см, крепление осуществляется при помощи штырей, монтируемых в стенки колодца.
На сетку насыпают элементы донного фильтра. Стоит отметить, что срок службы сетки составляет от 5 до 10 лет, со временем металл начинает деформироваться и ржаветь, теряя свои фильтрующие свойства, а значит, сетчатый щит нуждается в замене.
Стеновой фильтр в колодце
В случае, когда поток воды поступающей в колодец очень слабый, а фильтрация также осуществляется через его стенки, тогда устройство донного фильтра не целесообразно. В подобной ситуации наилучшим вариантом будет монтаж стенового фильтра.
Чтобы сделать стеновой фильтр необходимо в самой нижней части колодца (нижнем железобетонном кольце) вырезать V — образные отверстия, расположенные горизонтально, куда устанавливаются фильтрующие элементы из крупноячеистого бетона.

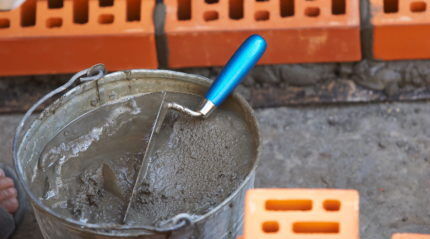

Бетон для фильтров готовят с использование среднефракционного гравия и цемента марки М100-М200 без добавления песка. Цемент разбавляют водой, пока консистенция смеси не станет сметанообразной, после чего в неё засыпают предварительно промытый гравий и тщательно перемешивают. Получившимся раствором заполняют вырезанные отверстия и оставляют до полного затвердевания.
Размер гравия для раствора необходимо подбирать с учётом местных гидрогеологических факторов: чем мельче фракция песка в колодце, тем меньше размер гравия
Уход за донным фильтром
Обустроив в колодце донный фильтр, не забывайте чистить его минимум 1 раз в год. Кроме этого, не забывайте регулярно проводить профилактическое обеззараживание воды в колодце
Технология проведения чистки донного фильтра состоит из следующих этапов:
Своевременная чистка донного фильтра поможет поддерживать условия для забора чистой воды из колодца круглый год.
Выводы и полезное видео по теме
Устройство донного фильтра своими руками при помощи материалов различных фракций:
Устройство донного фильтра с использованием деревянного щита и шунгита:
Изготовление осинового щита для донного фильтра на плывунах:
Устройство фильтров для воды из колодца — не сложный процесс, который можно выполнить самостоятельно без привлечения специалистов и лишних финансовых вложений.
Стоимость устройства колодезного фильтра полностью зависит от того, какие материалы в качестве фильтратов вы выбрали. При правильном монтаже и своевременной очистке донного фильтра вы будете постоянно иметь доступ к чистой и вкусной воде.
Появились вопросы по обустройству донного фильтра для колодца? Или есть опыт в обустройстве колодезных фильтров и вы можете поделиться полезной информацией? Задавайте, пожалуйста, свои вопросы, оставляйте комментарии и предложения в расположенном ниже блоке.
